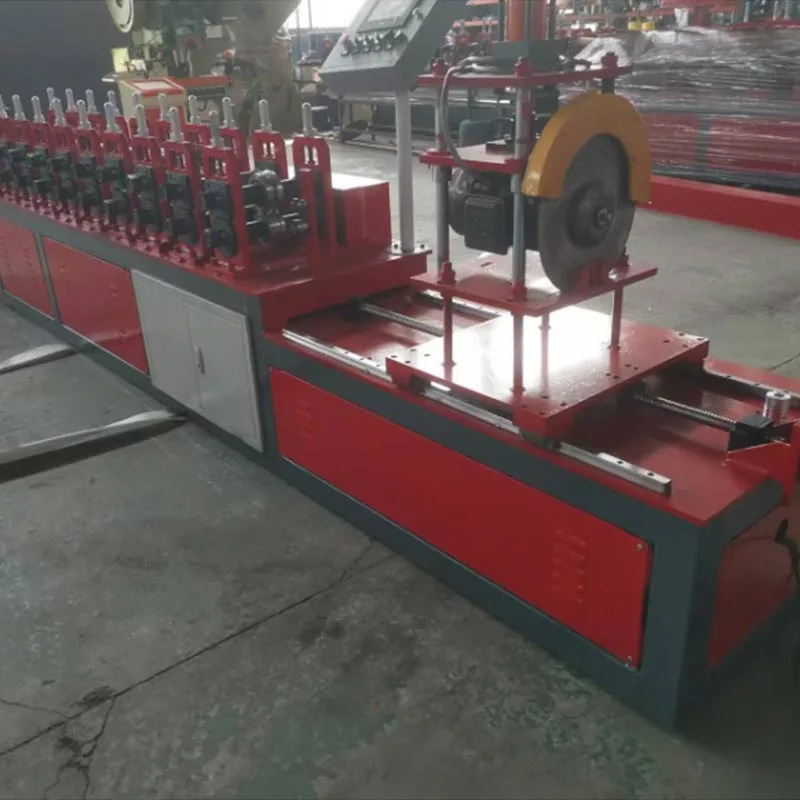

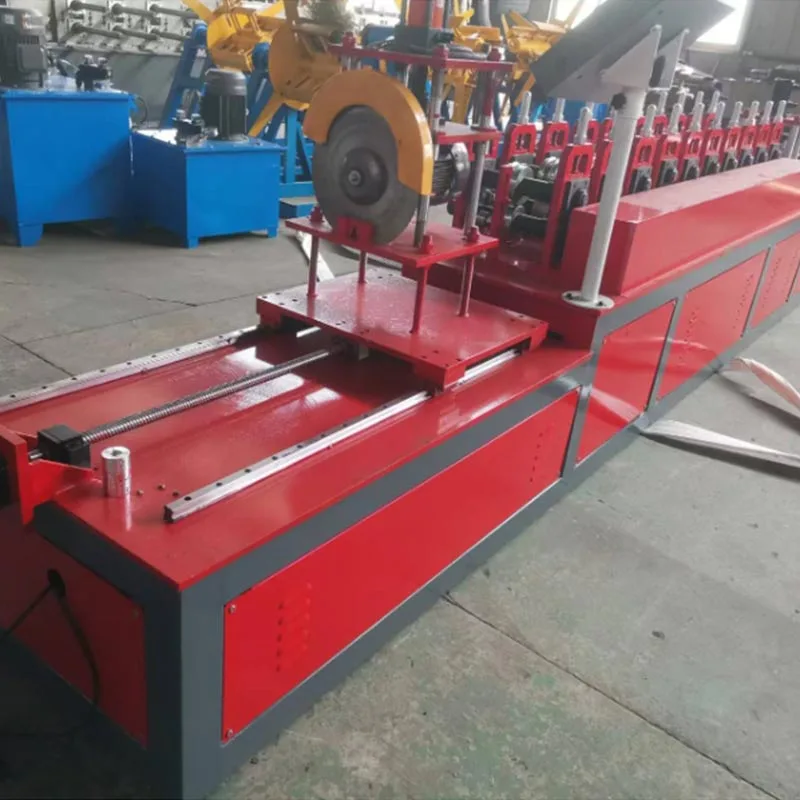

Машина за уоквиривање троугластог лаког челика

Троугласта лака челична машина за уоквиривање трансформише равне котурове поцинкованог челика у прецизне, високе чврстоће троугласти профили. Овај процес је брз, ефикасан и веома аутоматизован. Излазни производ је критичан компонента у савременој градњи. То је посебно важно за системе спуштених плафона и преграде од сувог зида.

Ова машина је камен темељац модерне, лагане конструкције. То замењује традиционални материјали попут дрвета. Нуди врхунску конзистенцију, снагу и издржљивост.

Детаљан опис

У својој сржи, машина за уоквиривање троугластог лаког челика је систем за формирање ваљака. Састоји се од неколико кључева станице које раде у низу. Намотај челика се убацује у машину. Серија покретаних ваљака затим постепено обликовати метал. Ваљци савијају челик корак по корак док не формирају савршен, затворени троугласти профил.

Користећи процес хладног обликовања који не захтева ни топлоту ни заваривање, машина производи континуирано, троугласта греда велике чврстоће са уједначеним профилом. Његова способност да се прилагоди различитим величинама и спецификације чине га изузетно разноврсним.

Кључне компоненте машине

Уређај за одмотавање/одмотавање: Ова јединица држи и одмотава велики намотај сировог челика, глатко га убацује у машину. Ан интегрисани кочиони систем одржава регулисану напетост током процеса одмотавања.

Водич за улазак: Овај одељак осигурава да је челична трака правилно поравната док улази у станице за формирање, тако да може се постићи конзистентан коначни производ.

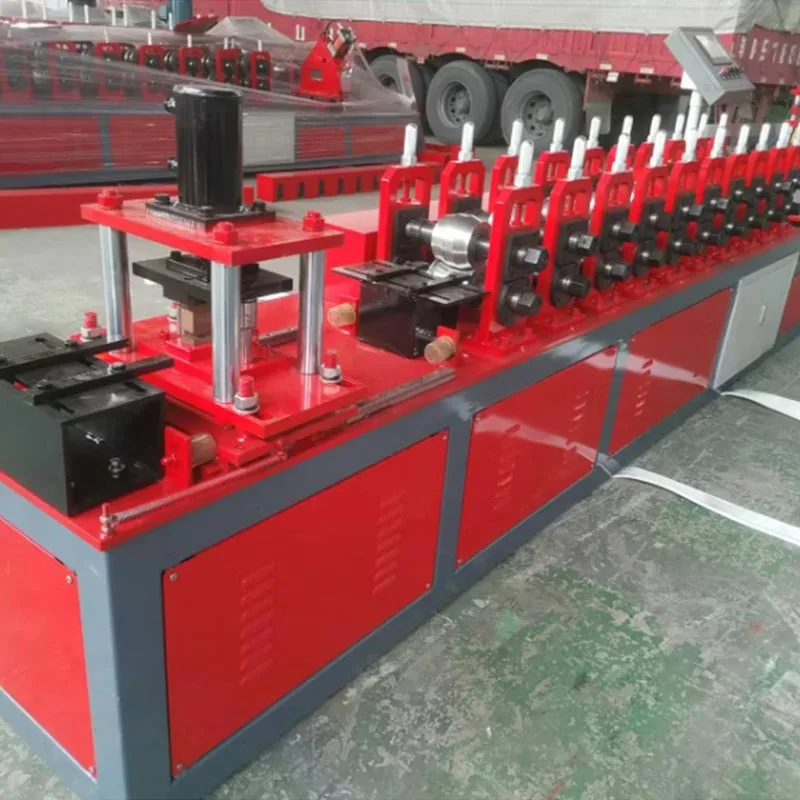

Станице за формирање ваљака: Прогресиван, корак по корак процес савијања води материјал кроз сваку станицу. Сваки станица доприноси мањим кривинама, а ове кумулативне деформације стабилно трансформишу равну траку у запечаћену троугласти профил.

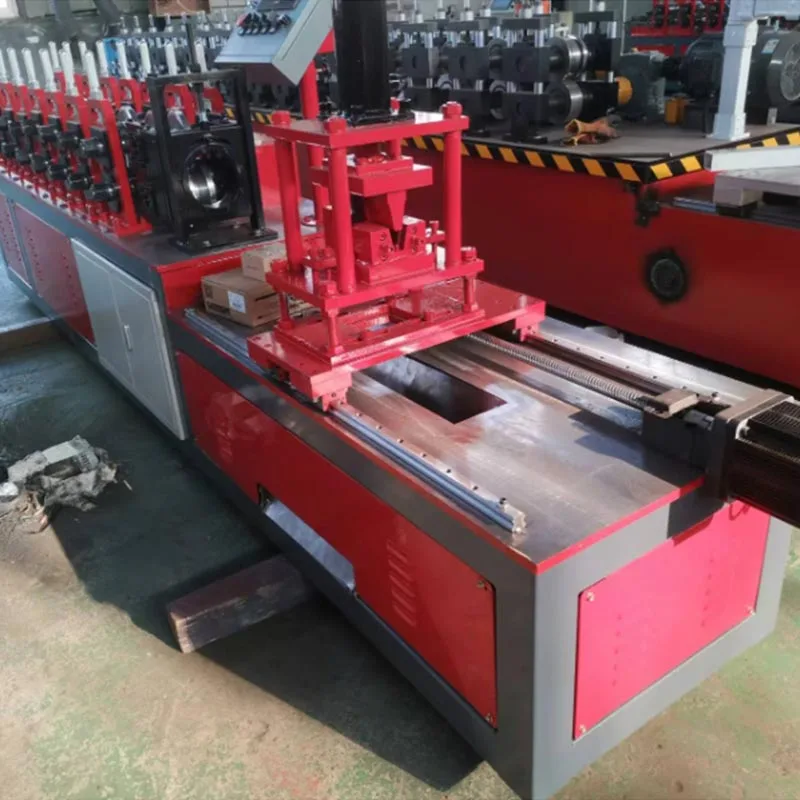

Јединица за пробијање и зарезивање (опционо, али уобичајено): Многе машине укључују станицу за пробијање. Ова јединица може да удари рупе или направите зарезе у профилу у одређеним интервалима. Ове карактеристике су за монтажу, ожичење или спајање секције на лицу места.

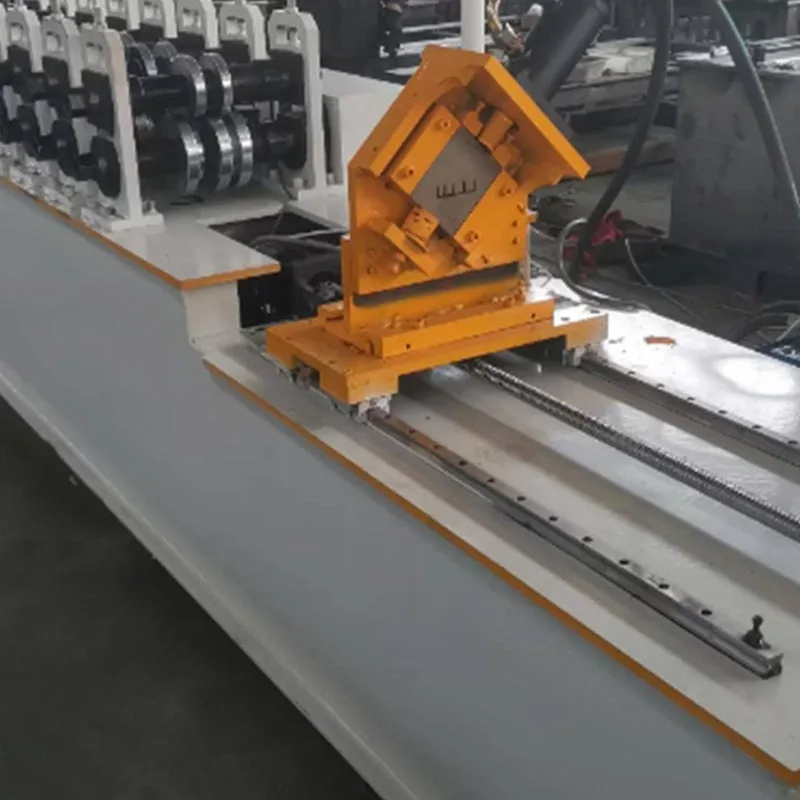

Систем сечења: Након што је профил потпуно формиран, потребно га је исећи на дужину. Систем прекида летења је стандардне. Креће се са профилом који се непрекидно креће. Прави прецизан рез без заустављања производње линија. Ово обезбеђује високу ефикасност.

Излазна табела / Табела излаза: Као последња фаза линије, ова станица прикупља троугао изрезан на дужину профила и обично укључује аутоматизовани систем слагања за поједностављено руковање и паковање.

Контролни систем: Модеран ПЛЦ (Програмабилни логички контролер) и ХМИ (Интерфејс човек-машина) панел покрећу цео операција. Оператери овде могу подесити параметре као што су брзина производње и дужина сечења. Систем обезбеђује прецизност и поновљивост.

Предности коришћења машине

Ова троугласта лагана челична машина за уоквиривање пружа јасне предности у односу на конвенционалне методе, производећи више ефикасан и робустан производ.

1. Висока производна ефикасност:

Машина ради непрекидно. Може произвести десетине метара готовог производа у минути. Ова брзина далеко превазилази ручну израду или кочење пресом. Испуњава захтеве великог обима великих грађевинских пројеката.

2. Изузетна доследност и квалитет:

Сваки произведени комад је идентичан. Процес формирања ваљака елиминише људску грешку. Тачност димензија троугласти оквири је изузетно висока. Ова конзистенција поједностављује инсталацију на градилишту. То смањује отпада и прераде.

3. Снага и издржљивост материјала:

Процес хладног обликовања ради-очвршћава челик. Ово повећава његову снагу дуж кривина. Добијени троугласти профил је природно крути структурни облик. Обезбеђује одличну носивост и отпорност до опуштања.

4. Ниски трошкови рада:

Процес је високо аутоматизован. Ради са само скелетном посадом од једног или двоје, што доводи до много мање радне снаге расходи.

5. Флексибилност и прилагођавање:

Машине се могу прилагодити. Могу произвести троуглове различитих величина. Они могу да обрађују различите материјале дебљине. Обрасци штанцања се могу лако променити преко ПЛЦ-а. Ово омогућава једној машини да служи више линије производа.

6. Минимални материјални отпад:

Процес користи континуирани калем. Систем летећег реза оптимизује дужину сечења. Ово резултира врло мало отпада материјала у поређењу са процесима који се напајају листовима.

7. Врхунска завршна обрада производа:

Одржавајући поцинковани премаз неоштећеним, овај неинвазивни процес даје производ са одличним отпорност на корозију, спреман за тренутну употребу без икаквог секундарног третмана.

Сирови материјал:

Тип материјала: поцинковани челик (СГЦЦ, ДКС51Д, итд.), Алуминијум или друге савитљиве челичне траке.

Дебљина материјала: Обично се креће од 0,4 мм до 1,2 мм.

Ширина намотаја: Зависи од коначне величине профила, обично између 60 мм и 200 мм.

Тежина намотаја: до 3.000 - 5.000 кг, у зависности од капацитета одмотача

готов производ:

Облик профила: затворен троугласти (често са прирубничким ивицама ради стабилности)

Бочна дужина: Уобичајене величине су 20к20мм, 25к25мм, 30к30мм, до 60к60мм.

Брзина производње: 15 до 40 метара у минути.

Спецификације машине:

Станице за формирање: 12 до 18 станица је уобичајено за прецизну, глатку форму.

Снага погонског мотора: У распону од 7,5 кВ до 15 кВ, у зависности од величине и брзине.

Контролни систем: ПЛЦ са екраном осетљивим на додир у боји (ХМИ).

Тачност сечења: ±0,5 мм до ±1,0 мм.

Какав је процес производње ове машине?

Рад троугласте лаке челичне машине за уоквиривање је систематичан и ефикасан, високо аутоматизован процес.

Учитавање материјала.

Виљушкар поставља велики котур од поцинкованог челика на размотавач. Оператер увлачи предњу ивицу намотај у улазну водилицу.

Тхреадинг анд Сетуп.

Машина се провлачи кроз почетне вођице и улази у прву станицу за формирање. Оператор уноси жељене параметре на контролној табли. То укључује брзину производње и дужину сечења.

Ролл Форминг.

Покреће се главни погонски мотор. Метална трака се провлачи кроз формирајуће станице, где се одвија напредовање савијања индукована ваљком постепено стварају формацију узлазне ивице, која кулминира дефинисаним "У" обликом. Коначно, то затвара у чврст, закључан троугласти профил.

Пробијање/зарезивање (ако је у опреми).

Након што је профил потпуно формиран, пролази кроз јединицу за пробијање. Јединица је синхронизована са профилом кретање. Пробија рупе или зарезе у унапред програмираним интервалима.

Сечење на дужину.

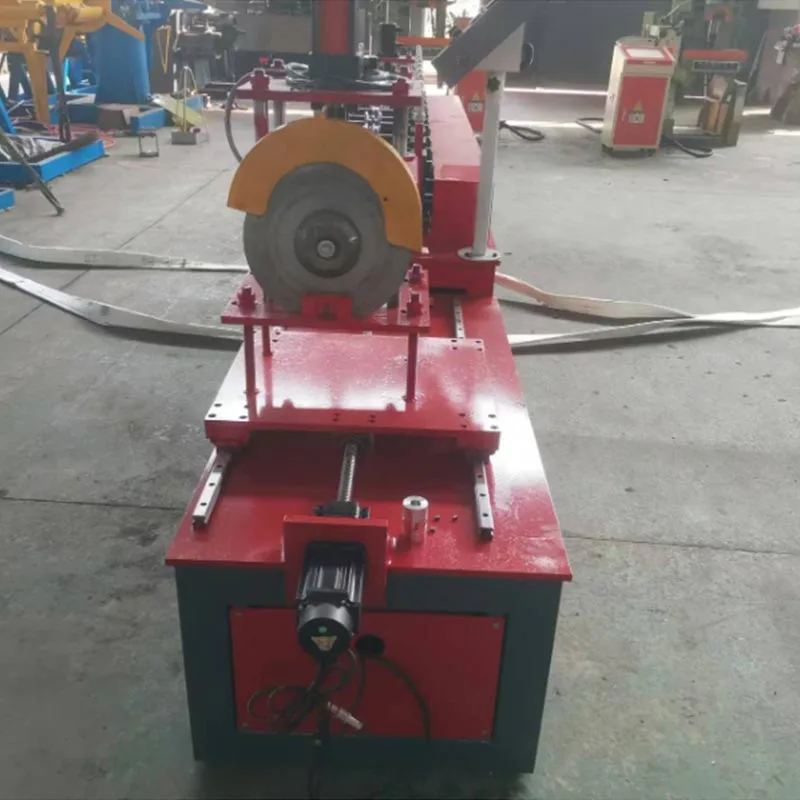

Континуирани троугласти профил стиже до јединице за сечење. Сензор детектује положај профила. Летење систем за одсецање се причвршћује на профил. Креће се са њим. Тестера или маказе праве чист, квадратни рез. Резач онда враћа се у своју почетну позицију за следећи циклус.

Излаз и слагање.

Изрезани комади путују дуж излазног стола. Они се аутоматски слажу или преносе у сабирни простор. Тхе оператер пакује готове производе у снопове за отпрему.

Који су главни случајеви употребе овог производа?

Троугласти оквири које производи ова  машина су основни у модерној грађевини ентеријери.

1. Системи спуштених плафона (Т-Бар решетке):

Ово је најчешћа апликација. Троугласти оквири служе као главни носачи или секундарни чланови у а решетка за спуштени плафон. Они пружају снажан, раван оквир који држи плафонске плоче, плочице или даске. Њихова чврстоћа спречава да се плафон током времена спусти.

2. Уоквиривање гипсаних преграда:

Користе се као хоризонтални мостови или удубљења између вертикалних клинова у зидним оквирима. Ово додаје крутост зид. Такође обезбеђује сигурну подлогу за причвршћивање листова сувог зида.

3. Системи за подршку ХВАЦ:

Дизајнирани као чврсти потпорни канали за ХВАЦ канале и цеви, њихов структурални интегритет и чиста естетска дају имају двоструку употребу, што их чини идеалним за изложене апликације у комерцијалним пленумским просторима.

4. Управљање кабловима и подршка за водове:

И на плафонима и на зидовима, ови канали обезбеђују сигуран и организован начин за усмеравање електричних каблова, података жице и водови.

5. Декоративне карактеристике зидова и плафона:

Прецизни профили омогућавају дизајнерима да креирају слојевите или степенасте дизајне плафона и зидова. Они служе као невидљиво кичма, омогућавајући стварање сложене унутрашње естетике.

6. Примене лаких челичних конструкција:

Ови профили такође служе као лагане греде или појасеви, користећи њихов висок однос чврстоће и тежине у малим челичне конструкције.

Ова троугласта машина за уоквиривање од лаког челика је прецизан производни систем. Претвара сирови челик у језгро конструкције компонента. Процес је изузетно брз, тачан и поуздан.
Предности су јасне. Они укључују висок учинак, доследан квалитет и уштеде оперативних трошкова. Добијени производ, троугласти лаки челични оквир, је неопходан. То је невидљива кичма безбедног, издржљивог и модерног унутрашњи простори. Од пословних зграда и болница до тржних центара и стамбених кућа, утицај ове машине је свуда изнад наших глава и унутар наших зидова.
