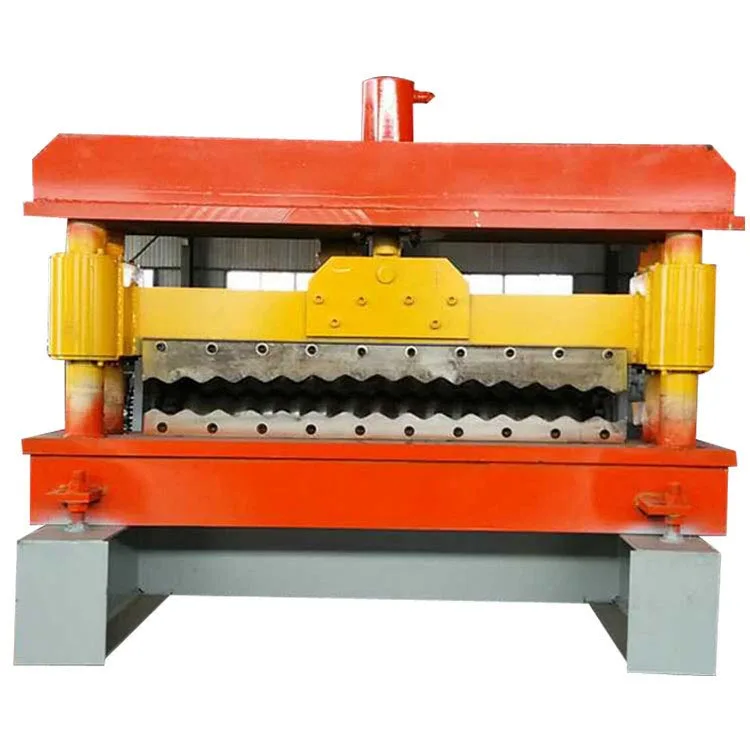

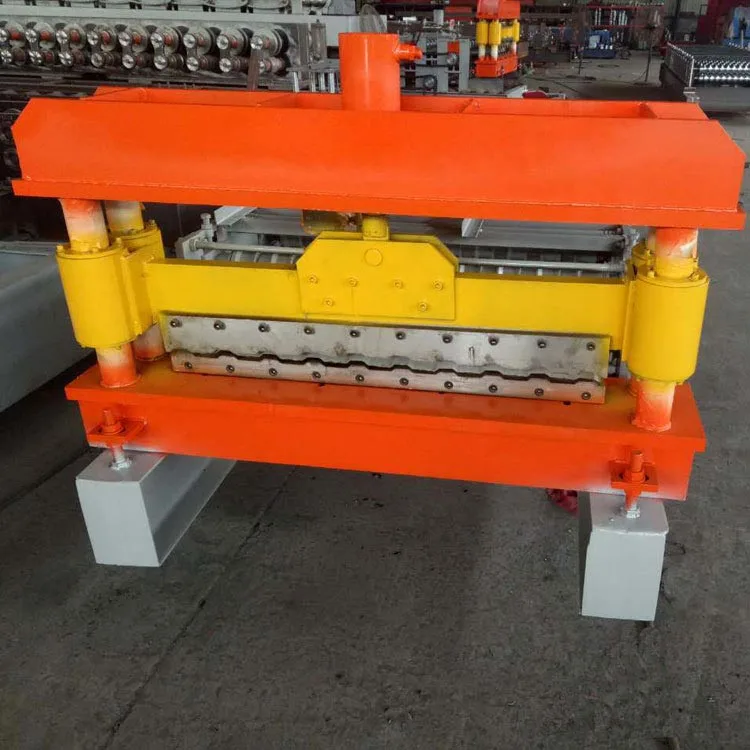

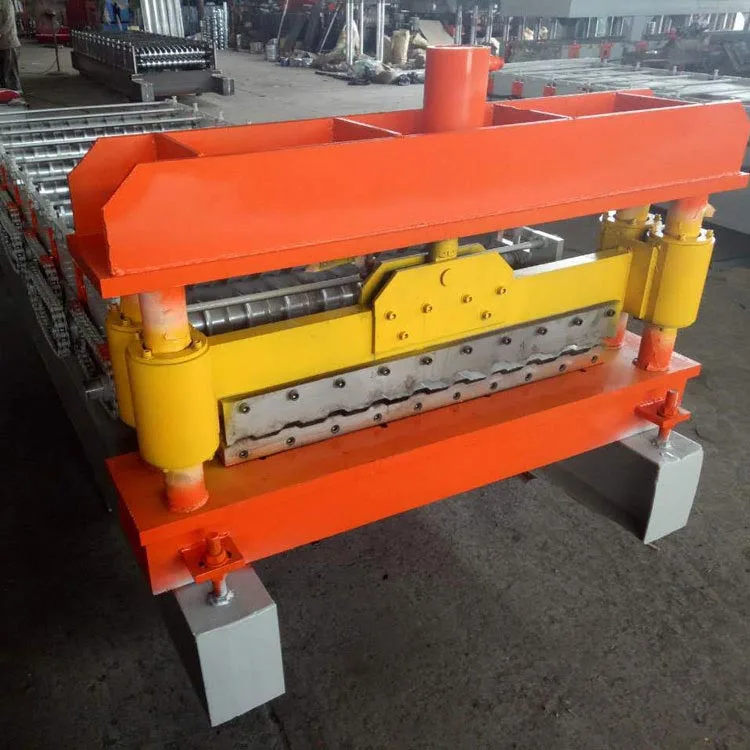

850 Валовита боја челична машина за формирање ваљака

Увођење производа

850 Машина за формирање челичних ваљака од валовите боје трансформише сирове, равне металне намотаје—као што је претходно обојени поцинковани челик, алуминијум или нерђајући челик—у класични таласасти профил од 850 валовитих лимова. Ово се ради у једном континуирани, аутоматизовани процес.

„850“ у називу генерално значи да завршни лист има ефективну ширину покривања од око 850 мм. Ово је а популаран и свестран профил који се широко користи за кровове и облоге.

Ова машина је више него само бивша; то је комплетан систем. Ово систем интегрише више функција. Обавља одмотавање, прецизно нивелисање и обликовање ваљака. Такође се носи сечење и аутоматско слагање. Централни ПЛЦ контролише цео процес. Систем је дизајниран за произвођаче и добављачи материјала. Задовољава потребу за високим учинком. Осигурава конзистентан квалитет. Минимизира рад застоја.

Детаљан опис

Ова машина за формирање ваљане челичне ваљане боје 850 обједињује робусну механику са интелигентним контролама. Његово операција напредује кроз различите фазе. Свака фаза је прецизно оркестрирана.

А. Основни процес: обликовање ваљака

Језгро машине је станица за формирање ваљака. Ова станица садржи серију упарених ролни. Свака ролна је ослоњен на јаку осовину. Сваки сет ролне прогресивно савија траку у валовити облик. Ово методом хладног обликовања избегава се истезање или стањивање метала. Обично 12-18 или више фаза обезбеђује профил који је и димензионално тачне и доследне.

Б. Компоненте интегрисаног система

Декоилер: Процес производње почиње овде. Одмотавач за тешке услове држи велики намотај сировог материјала моторизовани трн и кочница за контролу одмотавања и одржавање напетости.

Водич за улазак и ролне за хватање чине улазну тачку. Њихова улога је да усмере металну траку у равналицу и обезбедити почетну погонску снагу.

Машина за нивелисање: Метал је направљен савршено раван пре формирања. Машина за нивелисање користи више ваљака за исправити намотани кундак. Ово осигурава да раван лист улази у први, што је критично за коначни производ квалитета.

Главни оквир за обликовање ваљака: Овај снажан, тежак оквир има један примарни задатак: да чврсто подупре све станице за формирање ваљака. Направљен је да издржи велике силе. Ова робусна конструкција осигурава да све компоненте остану у савршеном складу.

Систем сечења: Постоје два главна типа:

Флиинг Цут-Офф систем: Овај систем је стандардан за рад велике брзине. Резач одговара брзини листа и прави а прецизан рез. Затим се враћа на своју почетну тачку. Ово синхронизовано кретање омогућава континуирани рад на линији.

Хидраулична станица и снага: Његова улога је снабдевање хидрауличком снагом. Ово покреће резач и све остале хидраулике компоненте у целој машини.

ПЛЦ контролни ормарић и екран осетљив на додир: Ово је мозак машине. ПЛЦ све аутоматизује и координира компоненте. Екран осетљив на додир омогућава оператерима да подесе параметре (као што су дужина и брзина листа), надгледају машину и решите проблеме. Често прати производне податке.

Излазни транспортер и аутоматски слагач: Аутоматски слагач претвара готове листове у уредне, избројане хрпе. Ова беспрекорна аутоматизација омогућава тренутно везивање и испоруку. Процес значајно смањује ручни рад истовремено чувајући завршну обраду производа.

Сценарији апликација

Машина за формирање челичних ваљака у боји 850 направљена од ове машине је основни грађевински материјал. Они су јаки, издржљиви и исплативи, што их чини корисним у многим областима:

Индустријске и комерцијалне зграде: Овај производ се обично користи у индустријским и комерцијалним зградама. Ове лимови су идеалан материјал за кровове и зидове. Користе се у фабрикама, складиштима, радионицама и великим продавницама. Листови су јаки и могу се простирати на велике удаљености.

Пољопривредне зграде: Погодан је за штале, силосе и друге фарме, са профилом који промовише ефикасно отицање кишнице.

Стамбени кровови: Ови листови се често користе за куће, шупе и модерне архитектонске дизајне. Они пружају а кров који је и издржљив и атрактиван.

Привремене конструкције: Идеалне за канцеларије на градилишту, привремена склоништа и ограде - захваљујући њиховој брзој уградња и издржљивост.

Пројекти реновирања: Обично се користе за постављање новог, дуготрајног крова преко постојећег старог.

Специјализоване употребе: Ови листови се могу специфицирати за специјализоване индустрије. Са материјалима попут алуминијума или нерђајући челик, и одговарајућим премазима, задовољавају потребе хемијских и прехрамбених погона.

Кључни параметри

Спецификације се могу разликовати у зависности од произвођача, али типична машина високих перформанси би имао следеће параметре:

Које су предности овог производа?

Поседујте конкурентску предност са машином. Ево како вам ова инвестиција даје предност:

Висока ефикасност и аутоматизација: Процес је потпуно аутоматизован од одмотавања до слагања. Један оператер може управљати целом линијом. Ово резултира масивном производњом са веома ниским трошковима рада.

Врхунски квалитет и конзистентност производа: Прво, метал се обликује у више фаза. Затим, наша прецизност се котрља завршити посао. Резултат: листови који су савршено уједначени и потпуно слични. Листови су слободни изобличења и оштећења површине. Овај доследан квалитет повећава тржишну вредност финалног производа.

Изванредна флексибилност: алати за брзу замену омогућавају вам да диверзификујете линију производа помоћу једне машине. Упознајте било које тржиште захтева тренутно, са ПЛЦ-ом који подешава дужину листа и излаз на команду.

Значајне уштеде материјала: Процес је веома ефикасан. Кроз прецизно инжењерство, машина елиминише отпад од ручних метода тако да се свака сировина користи у потпуности.

Издржљивост и ниско одржавање: Користимо врхунске компоненте и каљене, хромиране ролне. Овај робустан конструкција је изграђена да издржи године рада са врло мало одржавања.

Побољшана оперативна безбедност: Интегрисани заштитни штитници и заустављања у хитним случајевима штите оператере, док аутоматизација ограничава њихов контакт са покретним деловима. Заједно, ове карактеристике успостављају много безбедније радно место.

Одличан повраћај улагања (РОИ): Добијате висок учинак, ниске трошкове рада, минималан отпад и доследан квалитет. Ово доноси брзи поврат ваше инвестиције. Такође успоставља основу за снажну, трајну профитабилност.

Критични детаљи и карактеристике дизајна

У машини за формирање ваљака од челика у боји 850, кључни детаљи директно обликују перформансе, издржљивост и квалитет производа.

Дизајн и производња ролни: Ролне за формирање пролазе прецизно путовање. Почевши од легираног челика високог квалитета, они су ЦНЦ машински обрађени, термички обрађени за екстремну тврдоћу, затим прецизно брушени и хромирани. Ово осигурава супериорна отпорност на хабање, дуг радни век и савршена завршна обрада листа без огреботина.

Осовина и склоп лежаја: Користе се чврсте челичне осовине високе чврстоће. Упарени су са високом прецизношћу, конусни ваљкасти лежајеви за тешке услове рада. Овај дизајн елиминише скретање под оптерећењем. Осигурава савршено поравнање ролне и издржава континуирани рад.

Робусна конструкција главног оквира: Главни оквир је направљен од дебелих челичних плоча и потпуно заварен у један, крута структура, која гарантује непоколебљиву стабилност. Ова стабилност је кључна за одржавање прецизности током процес формирања.

Напредни контролни систем: У основи су интелигентни ПЛЦ и ХМИ. Овај систем омогућава проактивно праћење брзину и излаз, док вас његови дијагностички алати воде до проблема, минимизирајући застоје.

Систем прецизног летећег сечења: Систем сечења на серво или хидраулични систем савршено се синхронизује са кретањем листа. Користи вођено, линеарно кретање за квадратни, чист рез сваки пут. Ово доводи до минималних неравнина.

Помоћни системи: детаљи попут подесивих водилица за одмотавање, контрола затезања и ваљака без гребања дефинишу добро дизајнирану машину.

Једноставност одржавања: Одржавање је једноставно. Тачке подмазивања су лако доступне, компоненте се замењују модуларно, а јасна документација вас води на сваком кораку.
